چرا موقعیت خط جوش برای استحکام ضربه و پذیرش زیبایی در قالب های تزریق فیرینگ موتورسیکلت حیاتی است؟
در فیرینگ های موتورسیکلت (به عنوان مثال، روکش های جلو، پوشش های جانبی، بخش های دم)، هنگامی که دو جبهه مذاب در حین پر کردن حفره به هم می رسند، خط جوش ایجاد می شود. بر خلاف قطعات مخفی، فیرینگ ها به طور کامل در معرض دید قرار می گیرند و اغلب با پوشش های براق یا فلزی رنگ می شوند. موقعیت ضعیف خط جوش منجر به علائم سطحی قابل مشاهده (قابل رد در زیر نور چرا) و مناطق ضعیف موضعی که ممکن است در هنگام ضربه یا لرزش ترک بخورد. بنابراین، کنترل محل خط جوش نه تنها یک نیاز زیبایی شناختی، بلکه یک نیاز مکانیکی مرتبط با ایمنی برای قطعاتی است که از سوار و اجزای داخلی محافظت می کند.
1. استحکام ضربه در مقابل موقعیت خط جوش
| محل خط جوش | حفظ استحکام ضربه معمولی* | حالت شکست تحت ضربه (به عنوان مثال، تراشه سنگ یا سقوط) | سطح ریسک |
|---|---|---|---|
| در منطقه مسطح و غیر سازه ای | 50 تا 70 درصد مواد پایه | ترک سطحی قابل مشاهده است اما ممکن است بخشی دست نخورده باقی بماند | کم تا متوسط |
| نزدیک باس نصب، تقاطع دنده، یا لبه | 30 تا 50 درصد مواد پایه | ترک از طریق Boss → از دست دادن بست → جدا شدن فیرینگ منتشر می شود | بالا |
| در امتداد یک انحنای تیز یا سوراخ دریچه | <30% از مواد پایه | شکستگی شکننده ناگهانی، به ویژه در ABS یا PC/ABS در دمای پایین (20- درجه سانتیگراد) | انتقادی |
*مقادیر نگهداری برای ABS یا PC/ABS (مواد فیرینگ معمولی) در خط جوش در مقابل ناحیه غیر جوش، که با ضربه دارت در حال سقوط اندازهگیری میشود (ASTM D3763).
2. معیارهای پذیرش زیبایی برای خطوط جوش در فیرینگ های موتورسیکلت
| نوع پایان | دید مجاز خط جوش | روش بازرسی | نیاز مشتری معمولی (به عنوان مثال، Triumph، Harley، OEM ژاپنی) |
|---|---|---|---|
| بالا-gloss painted (base coat clear coat) | قابل مشاهده نیست تحت هر زاویه یا منبع نور | بازرسی نور گریزر (500-1000 لوکس، چرخش 45 درجه) | تحمل صفر ← خطوط جوش باید به سطوح پنهان تغییر مکان داده یا با دریچه دریچه حذف شوند. |
| روکش مات یا بافت (به عنوان مثال، بیش از حد TPE) | کمی قابل مشاهده (غیر لمسی، عرض ≤0.1 میلی متر) | مشاهده با چشم غیر مسلح در فاصله 500 میلی متر | فقط در روکش های جانبی پایین یا قسمت های زیر صندلی مجاز است. |
| فیبر کربن به نظر می رسد / درج فیلم قالب گیری شده است | کاملاً قابل مشاهده نیست (تداوم الگو را قطع می کند) | تصویری با بزرگنمایی 2 برابر | خط جوش باید روی خط شکستن الگو یا خط طراحی بیفتد. |
3. چگونه Fanze T&M (Jiashan) Co., Ltd. موقعیت خط جوش را برای قالب های موتور سیکلت کنترل می کند
- شبیه سازی جریان قالب : از Autodesk Moldflow یا Moldex3D برای پیش بینی محل خط جوش در مرحله طراحی استفاده می کند. خطوط جوش عمداً به مناطق غیرقابل مشاهده منتقل می شوند (به عنوان مثال، پشت ویژگی های مشبک، در امتداد خطوط جداکننده یا زیر برچسب های تزئینی).
- موقعیت مکانی دروازه و بهینه سازی شماره : برای فیرینگ های پیچیده (به عنوان مثال، روپوش جلویی با دهانه های متعدد)، انتخاب می کند 4-6 دریچه سوپاپ با باز شدن متوالی برای حذف خطوط جوش به طور کامل روی سطوح کلاس A.
- تهویه موضعی و کنترل دمای مذاب : دمای قالب (10-20 درجه سانتیگراد) و عمق دریچه (0.03-0.05 میلی متر) را در مناطق حساس خط جوش افزایش می دهد تا انتشار مولکولی را بهبود بخشد و برجستگی بصری را کاهش دهد.
- پروفایل تزریقی : پروفیل سرعت آهسته-سریع-آهسته را اعمال می کند تا خطوط جوش را به بخش های ضخیم تر و کمتر قابل مشاهده تر ببرد و در عین حال مقاومت ضربه را بالای 70 درصد حفظ کند.
این تکنیک ها در قالب های تولید برای موتورسیکلت های تریومف (بریتانیا) و موتور سیکلت های داخلی OEM، با Cpk ≥ 1.33 برای مقاومت ضربه و ظاهر سطح.
4. سوالات متداول
پرسش متداول 1: آیا می توان خط جوش را در یک فیرینگ بزرگ و پیچیده موتورسیکلت به طور کامل حذف کرد؟
الف: حذف کامل با استفاده امکان پذیر است سیستم های دونده گرم دروازه شیر متوالی و طراحی دقیق قالب، اما هزینه قالب را 25 تا 40 درصد افزایش می دهد. برای اکثر برنامه ها، شرکت Fanze T&M (Jiashan) Ltd. توصیه می کند تغییر موقعیت استراتژیک خطوط جوش به مناطق پنهان یا کم تنش به جای حذف کامل. برای مشتریانی که نیاز به خطوط جوش صفر مطلق روی سطوح قابل مشاهده دارند، این شرکت ارائه می دهد قالب تزریق پلاستیک بدنه فیرینگ موتور سیکلت راهحلهایی با دروازههای متوالی 6 سوپاپ، که با موفقیت برای پروژه فیرینگ پیشرفته Triumph ارائه شد.
سؤالات متداول 2: موقعیت خط جوش چگونه بر تأییدیه قدرت ضربه تأثیر می گذارد (به عنوان مثال، ECE 22.06 برای کلاه ایمنی یا مقررات رفینگ موتور سیکلت)؟
الف: در حالی که فیرینگ ها به اندازه کلاه ایمنی حیاتی نیستند، بسیاری از OEM ها به تست ضربه بر اساس استانداردهای سازنده نیاز دارند (به عنوان مثال، انداختن وزن 5 کیلوگرمی از 500 میلی متر). یک خط جوش نامناسب می تواند مقاومت ضربه را کاهش دهد بیش از 50% ، منجر به شکست تست می شود. Fanze T&M (Jiashan) Co. Ltd. از رویه های IATF16949 برای مستندسازی مکان های خط جوش در گزارش جریان قالب پیروی می کند و قدرت ضربه را با استفاده از ضربه دارت ابزاری بر روی نمونه های قالب گیری شده برش داده شده از مناطق خط جوش واقعی تأیید می کند. تمام خطوط جوش باید 70% از انرژی ضربه مواد پایه را حفظ کنند.
پرسش متداول 3: شرکت Fanze T&M (Jiashan)، آموزشی ویبولیتین چه تجربه خاصی در قالب های فیرینگ موتور سیکلت با الزامات خط جوش حیاتی دارد؟
الف: شرکت فنز تی اند ام (جیاشان) در سال 2005 تاسیس شد و در قالب های تزریق دقیق و قطعات تزریق تخصص دارد. این شرکت در سال 2016 به پارک گویگو، شهرستان جیاشان، با 14000 متر مربع مساحت کارخانه قابل استفاده و حدود 100 کارمند نقل مکان کرد. این شرکت دارای CNC، EDM، ماشینهای برش سیم آهسته و تجهیزات قالبگیری تزریقی با کارایی بالا از ژاپن و آلمان است. این شرکت دارای گواهینامه IATF16949 است و روابط همکاری خوبی با آن برقرار کرده است موتورسیکلت های تریومف بریتانیا ، SAIC داخلی، چانگان و تایگر الکتریک ژاپنی.
تجربه خاص فیرینگ موتور سیکلت شامل موارد زیر است:

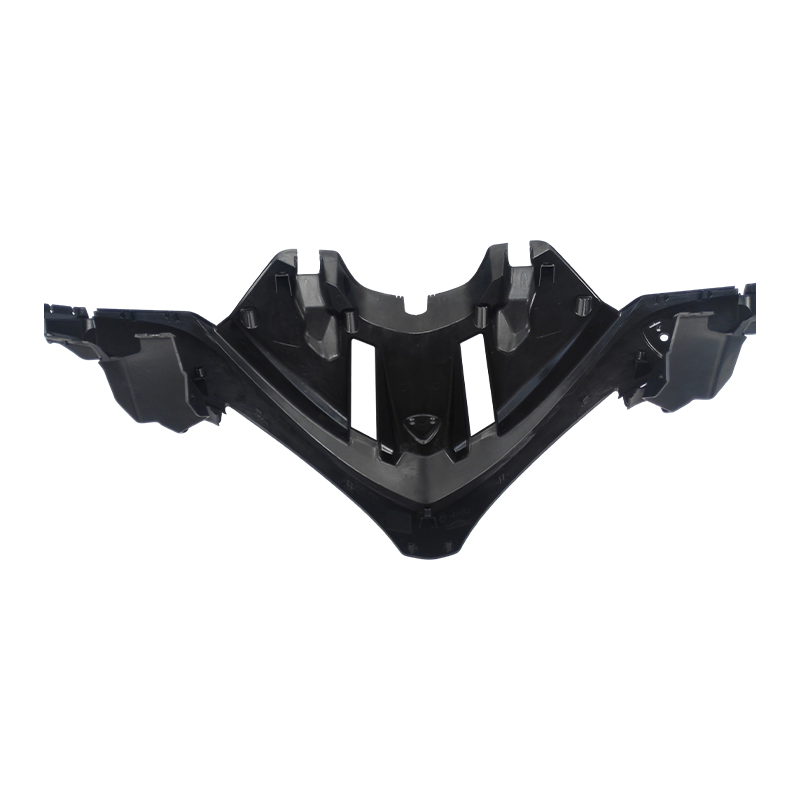

- قالب روپوش جلو برای Triumph Street Triple : استفاده از دروازه های 6 سوپاپ جهت تغییر موقعیت قالب برای رسیدن به صفر خطوط جوش قابل مشاهده روی سطح رنگ شده با براقیت بالا.
- قالب جانبی برای دوچرخه اسپرت 400 سی سی خانگی : خط جوش با موفقیت پشت توری ورودی هوا پنهان شده است، با مقاومت ضربه ای که 78٪ (در مقابل 45٪ در طراحی قبلی تامین کننده) اندازه گیری شده است.
- قالب بخش دم با محفظه LED یکپارچه : خط جوش در امتداد یک لبه طبیعی قرار می گیرد تا از تداخل با ناحیه شفافیت نور جلوگیری شود.
این شرکت به سیاست کیفیت پایبند است "دقت، راندمان بالا، کیفیت ریخته گری" و ستایش بالایی از مشتریان در سراسر جهان به دست آورده است.
ملاحظات حیاتی برای انتخاب محل دروازه در قالبهای بدنه موتورسیکلت سطحی کلاس A برای جلوگیری از جت شدن و علائم جریان چیست؟
در قسمتهای بدنه موتورسیکلت سطحی کلاس A (مانند فیرینگهای جلو، پانلهای جانبی، روکشهای دم)، جت کردن (علامت های جریان مار مانند از ورود مذاب با سرعت بالا به یک حفره ضخیم) و علائم جریان (موج های قابل مشاهده یا تردید) عیب های غیرقابل قبولی هستند. محل دروازه تاثیرگذارترین پارامتر طراحی برای رفع این عیوب قبل از برش فلز است. انتخاب نامناسب گیت منجر به بازسازی قالب پرهزینه یا رد قطعات قابل رویت می شود، به ویژه برای پرداخت های رنگ شده با براق بودن که مورد نیاز برندهایی مانند Triumph، Honda، یا Ducati است.
1. ملاحظات حیاتی برای انتخاب محل دروازه
| در نظر گرفتن | استراتژی طراحی برای جلوگیری از جست و خیز و علائم جریان | پارامتر / مزیت معمولی | درخواست در Fanze T&M (Jiashan) Co., Ltd. |
|---|---|---|---|
| جلوگیری از جت (ورود اولیه مذاب) | دروازه را عمود یا مماس بر الف قرار دهید بخش دنده، باس یا دیوار ضخیم تر (≥2.5mm) بنابراین مذاب بلافاصله پس از ورود به انسداد برخورد می کند. | سرعت اولیه را 40-60٪ کاهش می دهد. جریان مار را از بین می برد | در قالب روپوش جلویی Triumph استفاده می شود - دروازه ای که در پشت یک شیار تزئینی قرار دارد، که در نتیجه 10000 عکس، ایرادهای جت صفر ایجاد می کند. |
| یکنواختی طول جریان | دروازه مرکزی (تک) یا چند دروازه با دونده متعادل برای اطمینان از رسیدن همه جبهه های جریان به لبه ها در یک زمان. | از علائم تردید و یخ زدگی جلوگیری می کند. دید علامت جریان را ≥70٪ کاهش می دهد. | روی پانل جانبی بزرگ برای دوچرخه های اسپرت خانگی 400 سی سی - 2 گیت با رانر H متعادل اعمال می شود. |
| فاصله تا دیوارهای نازک | حداقل دروازه را قرار دهید 10-15 میلی متر فاصله دارد از کاهش ناگهانی ضخامت (به عنوان مثال، 2.0 میلی متر به 1.2 میلی متر). | از تردید جریان و علائم جریان پایین دست جلوگیری می کند. | قانون طراحی استاندارد در تمامی قالب های کلاس A Fanze T&M (Jiashan) Ltd. |
| انتخاب نوع دروازه | استفاده کنید دروازه فن یا دروازه تب برای مناطق مسطح بزرگ؛ دروازه زیردریایی (تونل). برای مناطق پنهان؛ دروازه سوپاپ برای پر کردن متوالی چند نقطه | دروازه فن سرعت جلوی مذاب را 3-5 برابر در مقابل دروازه پین کاهش می دهد. دریچه های سوپاپ خطوط جوش را از بین می برند. | دریچه های فن روی پوشش دم عقب (ABS) اعمال می شود تا از علائم جریان در نزدیکی منطقه لوگوی حک شده جلوگیری شود. |
| شبیه سازی جریان قالب validation | اجرای شبیه سازی قبل از ابزار برای پیش بینی سرعت جت ( کمتر از 150 میلی متر بر ثانیه توصیه می شود ) و شاخص علامت جریان ( FMI < 0.8 ). | بهینه سازی موقعیت دروازه در 3-5 تکرار. شات های آزمایشی را تا 50 درصد کاهش می دهد. | روش استاندارد IATF16949 برای تمام قالب های جدید بدنه موتور سیکلت. |
2. مقایسه پارامترها: انواع گیت در مقابل پیشگیری از نقص در سطوح کلاس A
| نوع دروازه | کاربردهای معمولی روی بدنه موتور سیکلت | خطر جت | کنترل علامت جریان | دید بقایای دروازه | برای سطح رنگ شده ترجیح داده می شود؟ |
|---|---|---|---|---|---|
| پین گیت (مستقیم) | روکش های کوچک، محفظه های آینه | بالا (if not obstructed) | متوسط | قابل مشاهده (نیاز به برش پس از آن دارد) | خیر (به جز چهره پنهان) |
| دروازه فن | فیرینگ های جانبی، روپوش های پشتی | کم (گسترش مذاب) | عالی | کم (شاهد پهن نازک) | بله (در لبه نامرئی) |
| دروازه برگه | پانل های نازک بلند (تبه شکم) | کم | خوب | متوسط (tab removed) | بله (برش و جلا داده شده) |
| زیردریایی (تونل) | مناطق پنهان با تغذیه دنده ای | متوسط (depends on rib design) | خوب | هیچ (تقویت خودکار) | بله - اگر دروازه در سمت غیر A باشد |
| دروازه شیر متوالی | فیرینگ های پیچیده بزرگ (پوش جلویی) | بسیار کم (بازکن کنترل شده) | عالی (no flow marks) | حداقل (علامت حلقه) | بله (راه حل برتر) |
3. چگونه Fanze T&M (Jiashan) Co., Ltd. بهینه سازی موقعیت دروازه را پیاده سازی می کند
- تجزیه و تحلیل جریان قالب چند تکراری : هر قالب بدنه موتورسیکلت کلاس A حداقل 3 بار شبیه سازی را انجام می دهد. این شرکت استفاده می کند جت کردن velocity (<150 میلی متر بر ثانیه) و نرخ برش (<40000 1/s) به عنوان معیارهای اصلی پذیرش قبل از انتشار طرح قالب برای برش فولاد.
- طراحی انسداد فیزیکی : در جایی که خطر جت اجتناب ناپذیر است، طراحان الف را اضافه می کنند دنده یا سنجاق موقت روبروی دروازه برای شکستن جت مذاب. این ویژگی بعداً از طریق EDM یا پرداخت دستی حذف می شود.
- مدیریت بقایای دروازه : برای رنگ آمیزی بدنه، دروازه ها همیشه بر روی قرار می گیرند سطح B (سمت غیر قابل مشاهده) یا در امتداد خط جداسازی آینده دو قسمت مونتاژ شده (به عنوان مثال، لبه پایینی فیرینگ جانبی).
- اعتبار سنجی تولید : 100 شات اول در زیر بازرسی می شود نور گریزر (500-1000 لوکس، چرخش 45 درجه) برای علائم جریان، جت، و شاهد دروازه. هر نقصی باعث اصلاح گیت قبل از تولید انبوه می شود.
4. سه پرسش متداول (از جمله معرفی شرکت)
پرسش متداول 1: آیا یک دروازه منفرد روی یک فیرینگ جانبی بزرگ (مثلاً به طول 800 میلیمتر) میتواند به طور کامل از علائم جریان جلوگیری کند؟
الف: برای قطعات بزرگ بدنه موتورسیکلت، یک دروازه به ندرت برای جلوگیری از علائم جریان کافی است زیرا جلوی مذاب قبل از رسیدن به انتهای دور سرد می شود و تردید می کند. Fanze T&M (Jiashan) Co., Ltd. هر دو را توصیه می کند دو دروازه فن با دونده متعادل یا الف رانر داغ با دریچه های سوپاپ . برای مشتریانی که به کیفیت سطح برتر نیاز دارند، این شرکت ارائه می دهد قالب تزریق پلاستیک بدنه فیرینگ موتور سیکلت راه حل هایی با دریچه های متوالی دریچه، که با کنترل پیشروی جلوی مذاب، علائم جریان را از بین می برد. این با موفقیت در قالب 800 میلی متری روپوش جلویی Triumph اعمال شده است.
سؤالات متداول 2: اگر علائم جریان در طول آزمایش ظاهر شوند، چگونه محل دروازه را پس از ساخته شدن قالب تنظیم می کنید؟
الف: تغییرات گیت پس از ساخت گران اما ممکن است. شرکت فنز تی اند ام (جیاشان) به ترتیب اولویت از سه روش اصلاحی استفاده می کند:
- پروفایل تزریقی : سرعت تزریق مرحله اول را 30 تا 50 درصد کاهش دهید تا بدون تغییر قالب، جت شدن را از بین ببرید.
- افزایش دمای قالب : با استفاده از بخاری های اضافی (اگر با شیارهای بخاری طراحی شده باشند) دمای قالب محلی را 10 تا 20 درجه سانتی گراد در نزدیکی دروازه افزایش دهید.
- اصلاح هندسه دروازه : گیت را از سنجاق به نوع پنکه ماشینکاری کنید (2 تا 3 روز زمان را اضافه می کند) یا یک مانع در مقابل دروازه اضافه کنید.
برای جلوگیری از چنین کاری مجدد، شرکت سرمایهگذاری زیادی در شبیهسازی دقیق جریان قالب قبل از ابزارسازی انجام میدهد و تغییرات مربوط به آزمایش را تا بیش از 60 درصد در مقایسه با میانگین صنعت کاهش میدهد.
پرسش متداول 3: آیا Fanze T&M (Jiashan) Co., Ltd. تجربه خاصی از قالب های بزرگ بدنه موتور سیکلت برای سطوح رنگ شده با براقیت دارد؟
الف: بله. شرکت فنز تی اند ام (جیاشان) در سال 2005 تاسیس شد و در قالب های تزریق دقیق و قطعات تزریق تخصص دارد. این شرکت در سال 2016 به پارک گویگو، شهرستان جیاشان، با 14000 متر مربع مساحت کارخانه قابل استفاده و حدود 100 کارمند نقل مکان کرد. این شرکت دارای CNC، EDM، ماشینهای برش سیم آهسته و تجهیزات قالبگیری تزریقی با کارایی بالا از ژاپن و آلمان است. این شرکت دارای گواهینامه IATF16949 است و روابط همکاری خوبی با آن برقرار کرده است موتورسیکلت های تریومف بریتانیا ، SAIC داخلی، چانگان و تایگر الکتریک ژاپنی.
نمونه های خاص بدنه موتور سیکلت عبارتند از:
- روپوش سه گانه خیابان Triumph : 6 دروازه سوپاپ متوالی، بدون علامت جت/جریان روی سطح رنگشده کلاس A (رنگ 2K با پوشش شفاف).
- فیرینگ جانبی دوچرخه اسپرت 600 سی سی داخلی (ABS PC) : دو دریچه فن که در پشت توری های ورودی هوا قرار دارند - علائم جریان کاملاً پنهان است، قدرت ضربه > 65 کیلوژول بر متر مربع در خطوط جوش.
- روپوش صندلی عقب برای OEM ژاپنی (PBT ASA) : یک دروازه زیردریایی روی سطح B، علائم جریان با تعادل بهینه دونده و دمای قالب (85 درجه سانتیگراد) حذف می شوند.
این شرکت به سیاست کیفیت پایبند است "دقت، راندمان بالا، کیفیت ریخته گری" و ستایش بالایی از مشتریان در سراسر جهان به دست آورده است.
