چگونه قالب های تزریق را طراحی می کنید تا از خطوط بافتنی قابل مشاهده بر روی سطوح پوسته رباتیک براق با انحنای پیچیده جلوگیری کنید؟

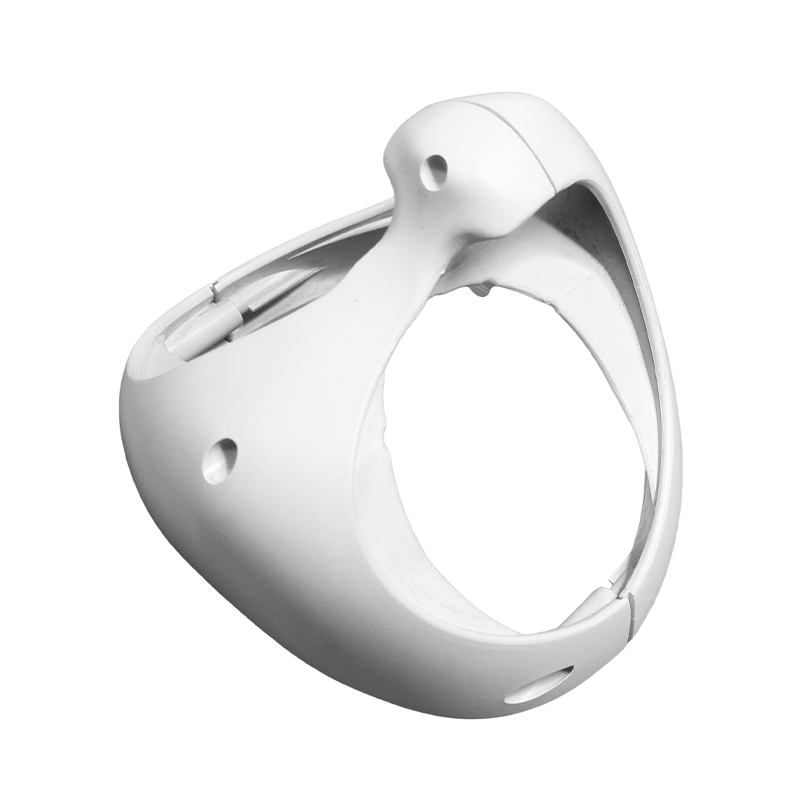

پوسته های رباتیک با براقیت بالا (به عنوان مثال برای روبات های خدماتی، جاروبرقی ها، یا روکش های روبات های صنعتی) به سطوح زیبایی بی عیب و نقص نیاز دارند. الف خط بافتنی (خط جوش) زمانی شکل میگیرد که دو جبهه مذاب در اطراف یک مانع (به عنوان مثال، باس، دنده یا دهانه) به هم میرسند و به طور کامل با هم ترکیب نمیشوند. در سطوح منحنی پیچیده، این خطوط در زیر نور چرا بسیار قابل مشاهده هستند و می توانند به عنوان نقص درک شوند. جلوگیری از خطوط بافتنی قابل مشاهده نیاز به ترکیبی از کنترل جریان مذاب , قرار دادن دروازه , مدیریت دمای قالب ، و مهندسی سطح .
1. استراتژی های کلیدی طراحی برای جلوگیری از خطوط بافتنی قابل مشاهده
| استراتژی | روش طراحی | تأثیر روی دید خط بافتنی | پارامتر معمولی | |
|---|---|---|---|---|
| محل و شماره دروازه | دروازه(های) را طوری قرار دهید که همگرایی جلوی مذاب در نواحی غیر قابل رویت (مثلاً ناحیه برچسب آینده، لبه یا زیر یک چسباندن) رخ دهد. استفاده کنید دریچه سوپاپ متوالی برای حذف کامل همگرایی | دید را از "به وضوح قابل مشاهده" به "غیر قابل تشخیص" کاهش می دهد (درجه 1 تحت ASTM D2457). | تاخیر دروازه شیر: 0.1-0.5 ثانیه بین دروازه ها. | |
| دمای قالب (کنترل موضعی) | استفاده کنید کارتریج های گرمایش مستقل یا کانال های روغن در نزدیکی مناطق خط بافتنی برای افزایش دمای قالب محلی 20 تا 30 درجه سانتی گراد بالاتر از حد اسمی. | انتشار مولکولی را بهبود می بخشد، عمق بریدگی را در خط بافتنی 40 تا 60 درصد کاهش می دهد. | اسمی: 70-90 درجه سانتی گراد (PC/ABS)؛ محلی: 100-120 درجه سانتی گراد. | |
| پروفیل سرعت جلوی مذاب | استفاده کنید تزریق با سرعت بالا (200-300 میلی متر بر ثانیه) درست قبل از تشکیل خط بافتنی برای افزایش دمای مذاب از طریق گرمایش برشی، سپس بلافاصله سرعت را کاهش دهید تا از بسته بندی بیش از حد جلوگیری شود. | دمای مذاب را در خط کشباف 5 تا 10 درجه سانتی گراد افزایش می دهد و همجوشی را بهبود می بخشد. | مشخصات: سرعت 80٪ → منطقه خط بافتنی → سرعت 120٪ برای 5 میلی متر → بازگشت به 80٪. | |
| تهویه در خط کشباف | اضافه کنید دریچه عمقی 0.02-0.03 میلی متر دقیقاً در محل خط بافتنی پیشبینیشده برای خروج هوای محبوس شده و جلوگیری از گیر افتادن هوا که علامت قابل مشاهده را عمیقتر میکند. | ظاهر "نقره ای" را از بین می برد. عرض بصری را به <0.05 میلی متر کاهش می دهد. | طول زمین دریچه: 1-2 میلی متر، به دنبال آن 0.5 میلی متر برجستگی. | |
| پرداخت سطح قالب | حفظ کنید SPI A-1 (باف الماس) یا A-2 (6000 شن) پایان بر روی سطح حفره خطوط بافتنی روی سطوح بسیار صیقلی کمتر دیده می شوند زیرا بازتاب نور یکنواخت تر است. | پراکندگی بازتاب کاهش می یابد و خطوط بافتنی تقریبا نامرئی می شود. | Rz ≤ 0.05 میکرومتر. | |
| مواد (معمولی برای پوسته های ربات) | دمای قالب (درجه سانتیگراد) | دمای ذوب (درجه سانتیگراد) | دید خط بافتنی (قبل از بهینه سازی) | دید پس از بهترین تمرین ها |
| PC/ABS (به عنوان مثال Bayblend T65) | 80-100 | 260-280 | متوسط (عرض 0.15-0.25 میلی متر) | تقریبا نامرئی (عرض ≤0.05 میلی متر) |
| رایانه شخصی (پر نشده، شفاف یا مات) | 90-110 | 280–310 | بالا (بریدگی تیز) | کم (اما هنوز در زیر نور چرای بدون دریچه دریچه قابل مشاهده است) |
| ABS (درخشندگی بالا) | 70-85 | 230-250 | کم تا متوسط | نامرئی (با مشخصات سرعت تخلیه) |
| PC 10% GF (پوسته ربات ساختاری) | 90-110 | 280–310 | بالا (جهت GF دید را تقویت می کند) | متوسط (برای حذف به گیت سوپاپ نیاز دارد) |
