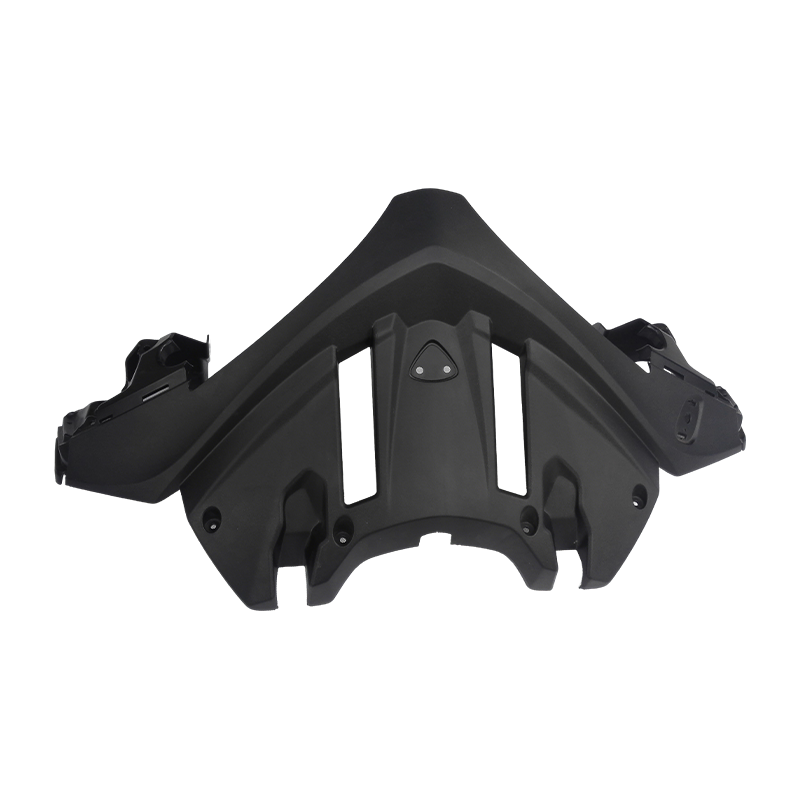

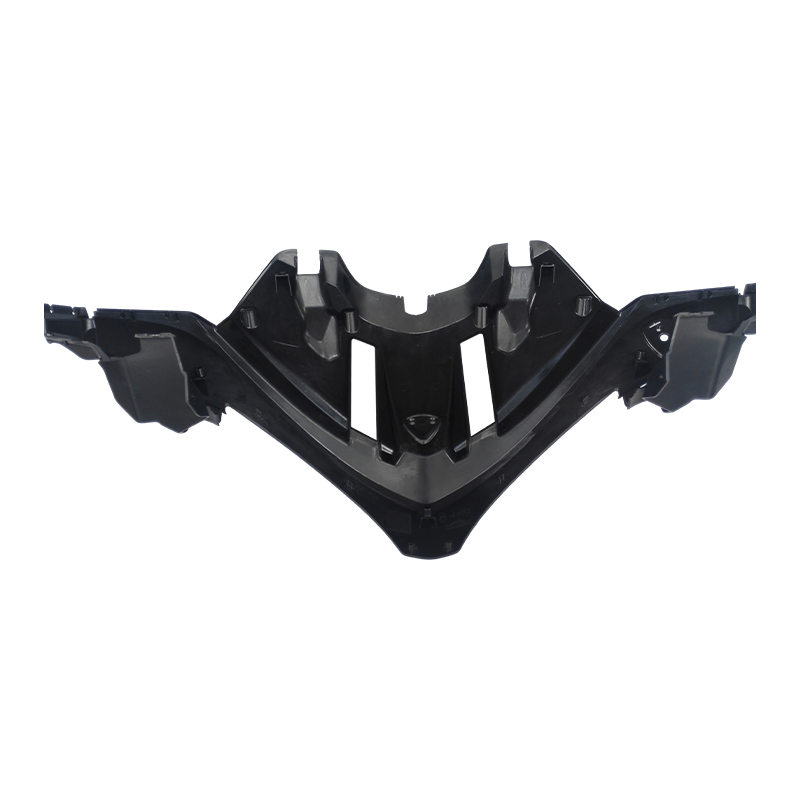

قالب تزریق موتور سیکلت فیرینگ جلو

مزایای اصلی

• قابلیت قالب گیری سطحی پیچیده بزرگ: مهارت در رسیدگی به ابعاد بزرگ، حفره های عمیق و نیازهای دو شات/چند شات. طراحی دقیق خط جدایی خطوط بیرونی صاف و هموار را تضمین می کند.
• تضمین کیفیت سطح کلاس A: حفره‌های قالب برای رسیدن به براقیت آینه‌مانند یا دانه‌بندی یکنواخت، براقیت آینه‌مانند یا دانه‌بندی یکنواخت را انجام می‌دهند که الزامات ظاهری فیرینگ‌های جلوی موتورسیکلت را برآورده می‌کند.
• کنترل ساختار ThinWall: طرح گیت و موقعیت های خط جوش از طریق تجزیه و تحلیل جریان قالب برای دستیابی به طرح های سبک وزن و دیواره نازک و در عین حال حفظ استحکام، کاهش مصرف مواد و زمان چرخه بهینه سازی می شوند.
• طراحی سختی قالب: پایه‌های قالب با استحکام بالا و صفحات ضخیم‌شده برای قالب‌های بزرگ، همراه با سیستم‌های بستن چند نقطه‌ای، برای به حداقل رساندن انحراف تحت فشار تزریق بالا استفاده می‌شوند و از ثبات ابعادی قطعه اطمینان می‌دهند.

ویژگی های محصول

• طراحی خط جدایی دقیق: دقت تناسب خط جدایی در 0.02 میلی‌متر کنترل می‌شود تا از فلاش در حین گیره جلوگیری شود و خطوط بیرونی صاف و طبیعی را تضمین کند.

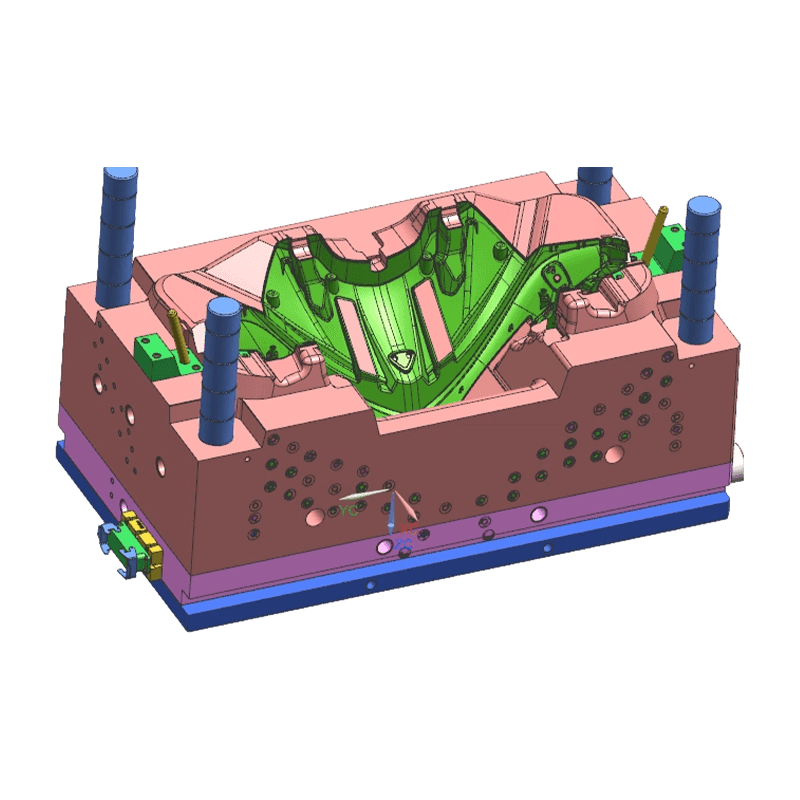

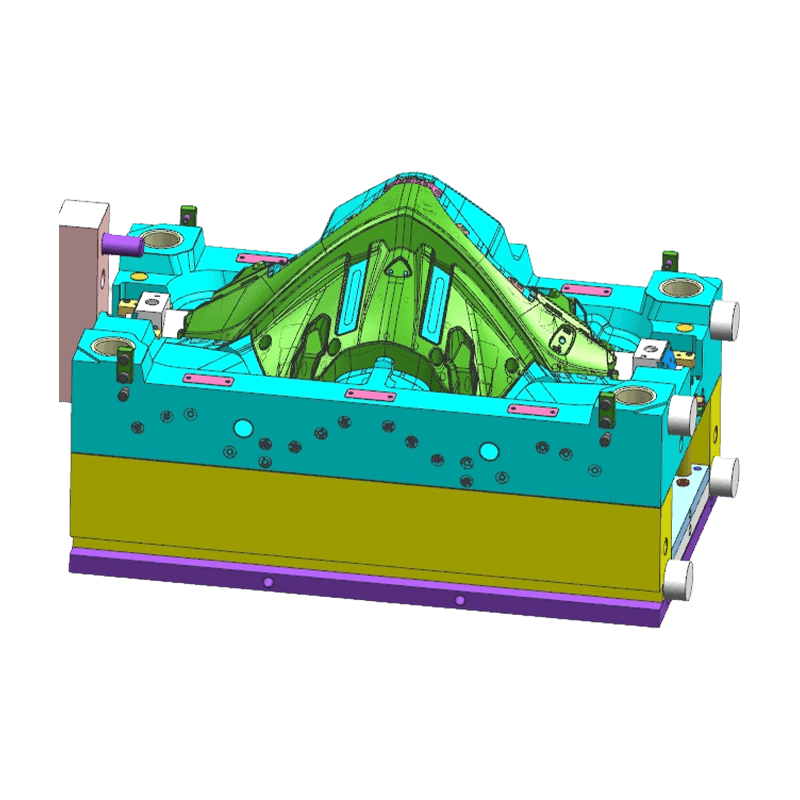

• طراحی مکانیزم یکپارچه: این قالب از لغزنده ها، بالابرها و واحدهای کشش هیدرولیک هسته ای ادغام می شود تا ویژگی های پیچیده ای مانند سوراخ های نصب جانبی، گیره ها و توری های هواکش را ایجاد کند.
• سیستم کنترل دما: کانال های خنک کننده منسجم کارآمد برای اطمینان از خنک سازی یکنواخت در قطعات بزرگ، کاهش تاب خوردگی و استرس داخلی طراحی شده اند.
• سیستم تهویه بهینه: شیارهای تهویه دقیق در آخرین نواحی پر شده و در امتداد خطوط جداکننده قرار می گیرند تا از سوختن یا شات های کوتاه ناشی از به دام افتادن گاز جلوگیری کنند.
• طراحی مقاومت در برابر سایش و طول عمر: قطعات متحرک حیاتی و مناطق با سایش بالا از فولاد مقاوم در برابر سایش با روش‌های نیتریدینگ یا پوشش برای اطمینان از پایداری در طول تولید انبوه طولانی مدت استفاده می‌کنند.

برنامه های کاربردی

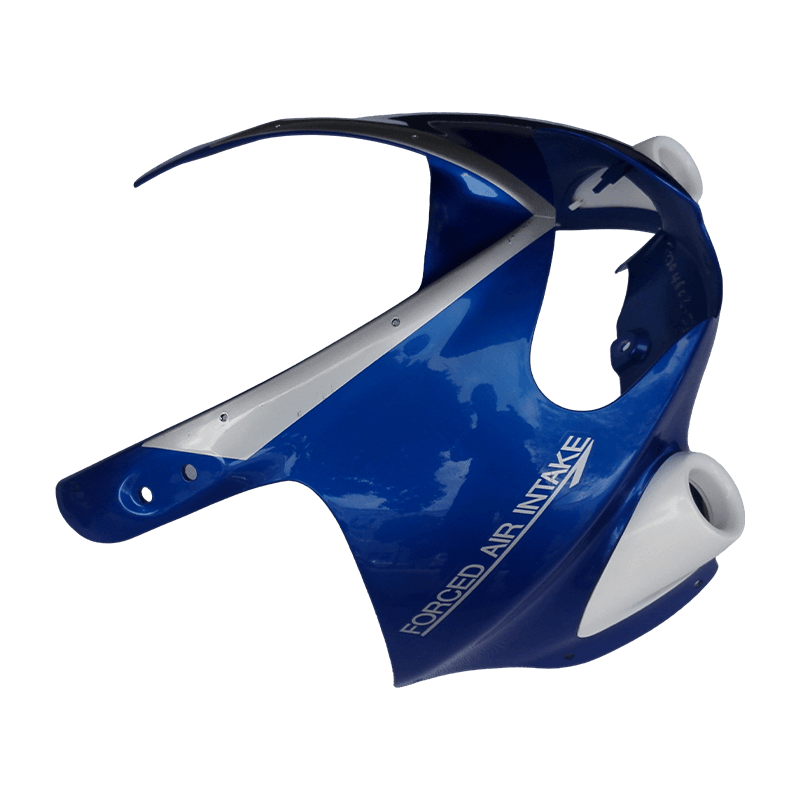

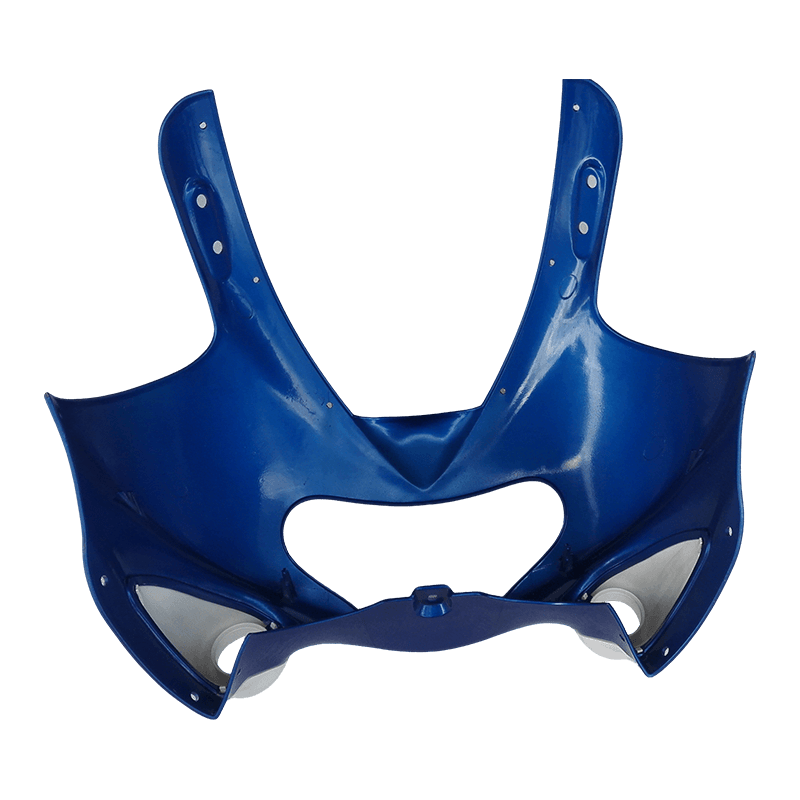

این قالب عمدتاً در ساخت موتورسیکلت برای تولید روکش های جلویی برای انواع موتورسیکلت های بنزینی و برقی استفاده می شود. این برای دوچرخه های خیابانی، دوچرخه های ورزشی، رزمناوها و روروک مخصوص بچه ها، که برای تولیدکنندگان موتور سیکلت OEM و تامین کنندگان ردیف 1 عرضه می شود، قابل استفاده است.

مسائل و راه حل های رایج

• مسئله: تاب برداشتن در قطعات بزرگ دیواره نازک.
  راه حل: بهینه سازی مکان و کمیت دروازه از طریق تجزیه و تحلیل جریان قالب. طراحی خنک کننده منسجم برای دمای یکنواخت؛ جبران تغییر شکل از پیش تعیین شده در طراحی قالب
• مسئله: خطوط جوش قابل مشاهده در سطح ظاهری.
  راه حل: بهینه سازی طرح دروازه برای انتقال خطوط جوش به مناطق غیر ظاهری. دمای قالب را افزایش دهید یا از دریچه شیر متوالی استفاده کنید. دریچه ها را در محل های خطوط جوش قرار دهید.
• مسئله: علائم یا پین های اجکتور را روی سطح ظاهری در هنگام پرتاب بکشید.
  راه حل: بهینه سازی زوایای پیش نویس؛ سطوح حفره عمیق را جلا یا پوشش دهید. بهینه سازی طرح سیستم اجکتور و افزایش سطح جهش.

ملاحظات مهم

• قبل از طراحی قالب، داده های سه بعدی کاملی از فیرینگ جلوی موتورسیکلت و الزامات سطح کلاس A ارائه دهید، و موقعیت خط جدایی و مناطق ظاهری را به وضوح مشخص کنید.
• درجه مواد پلاستیکی و مواد افزودنی (مانند تثبیت کننده های UV، محتوای الیاف شیشه) را به طور دقیق برای تنظیم انقباض و ارزیابی انتخاب فولاد مشخص کنید.
• در طول حمل و نقل و ذخیره سازی قالب های بزرگ، از پایه های پشتیبانی اختصاصی استفاده کنید تا از نیروی ناهموار روی پایه های قالب جلوگیری کنید، که می تواند باعث تغییر شکل صفحه شود.
• برای اطمینان از عملکرد مناسب، سیستم کنترل دمای رانر داغ و آب بندی واحدهای کشش هیدرولیک/پنوماتیکی را به طور منظم بررسی کنید.

سوال: 10. اگر بخواهم محصولی حاوی قطعات قالب گیری تزریقی توسعه دهم، چه نوع کمکی می توانید ارائه دهید؟

ما می توانیم پشتیبانی کامل از بررسی توسعه محصول و طراحی ساختاری تا ساخت قالب، قالب گیری تزریقی حجمی، چاپ و مونتاژ را ارائه دهیم. ما می‌توانیم در مراحل اولیه توسعه محصول با مشتریان همکاری کنیم تا طرح‌ها را برای کاهش هزینه و بهبود قابلیت تولید بهینه کنیم.

سوال: 9. خط مشی کیفیت شرکت چیست؟

این شرکت همیشه به خط مشی کیفیت "دقت، راندمان بالا، کیفیت آهنگری" پایبند است و متعهد به ارائه خدمات با کیفیت بالا به مشتریان از طریق فناوری پیشرفته و تیم مدیریت عالی است.

سوال: 8. مزیت های رقابتی شما در مقایسه با سایر شرکت های قالب چیست؟

مزایای ما در ترکیب فن آوری قالب دقیق سنگاپور، تجهیزات پیشرفته تولید (ماشین های CNC وارداتی گسترده و ماشین های قالب گیری تزریقی)، یک فرآیند جامع تولید یک مرحله ای (از طراحی تا مونتاژ)، و یک سیستم مدیریت کیفیت دقیق دارای گواهی IATF 16949. است.

سوال: 7. مشتریان اصلی شما چه کسانی هستند و محصولات به کدام مناطق صادر می شود؟

ما روابط همکاری خوبی با شرکت‌های معروف، از جمله لندرور و موتورسیکلت‌های تریومف بریتانیا، SAIC داخلی، چانگان، ایستگاه‌های شارژ ABB و شرکت تایگر ژاپن برقرار کرده‌ایم. محصولات ما به کشورهایی مانند ژاپن، اروپا و ایالات متحده صادر می شود.
