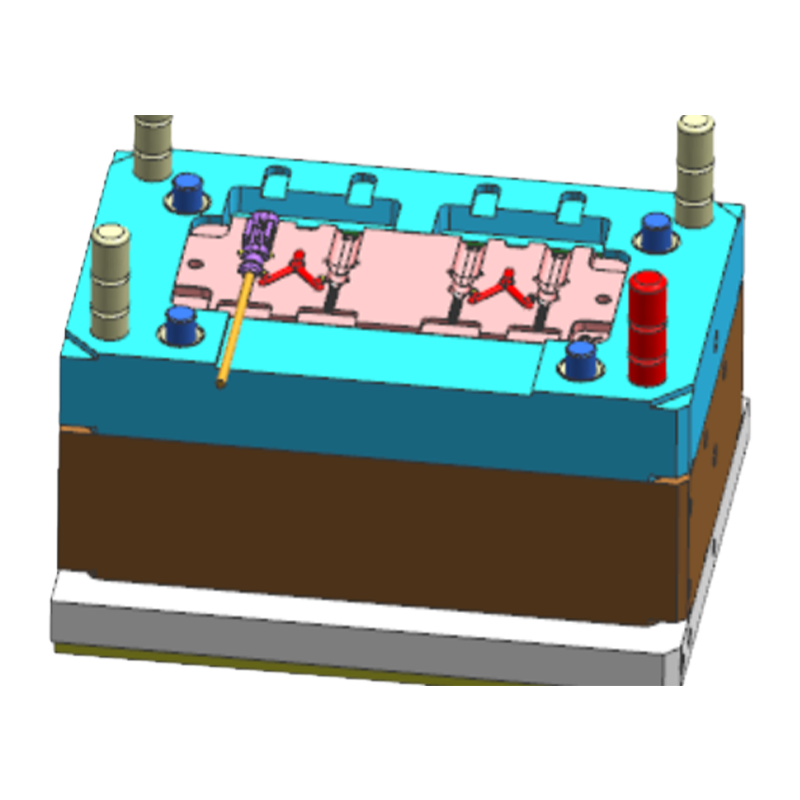

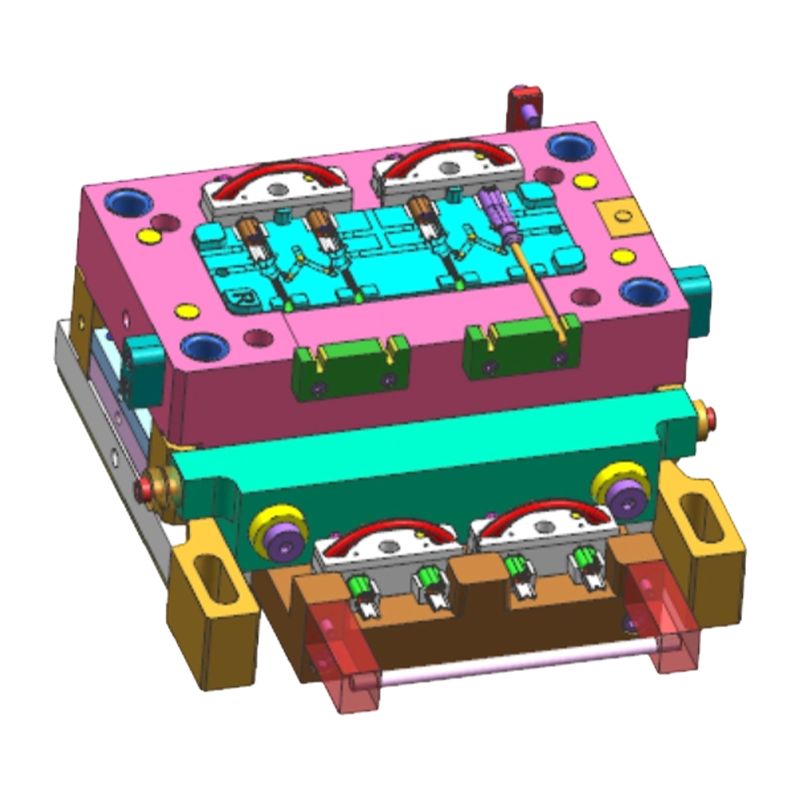

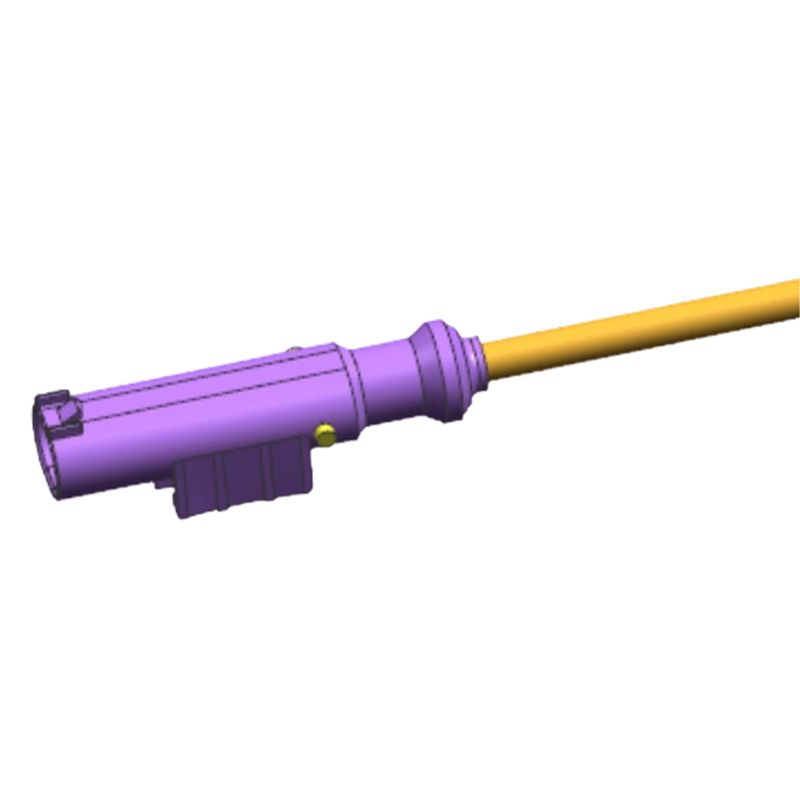

قالب تزریق دسته سیم سنسور سرعت چرخ

مزایای اصلی

• قابلیت قالب گیری و مونتاژ یکپارچه: با استفاده از بیش از 15 سال تجربه قالب پلاستیکی، ما به طور همزمان قالب های محفظه اتصال دهنده و فرآیندهای مونتاژ را توسعه می دهیم و از دقت ابعادی اتصال دهنده و نیروی حفظ ترمینال اطمینان می دهیم.
• پایداری انتقال سیگنال: طراحی شده با جفت های پیچ خورده یا ساختارهای محافظ برای سرکوب موثر تداخل الکترومغناطیسی (EMI) و تضمین یکپارچگی سیگنال برای سیگنال های سنسور سرعت چرخ در سطح پایین.
• تحمل محیط خشن: مواد انتخاب شده برای سیم و کانکتورها به طور قابل اعتماد در محدوده دمایی وسیع (40 درجه سانتیگراد تا 125 درجه سانتیگراد) کار می کنند. طراحی مهر و موم دارای درجه حفاظت IP67 یا بالاتر در برابر خوردگی آب، روغن و اسپری نمک است.
• تضمین استحکام مکانیکی: محفظه های اتصال دهنده از پلاستیک های مهندسی تقویت شده قالب گیری تزریقی می شوند و دارای قفل های ثانویه قوی (TPA) یا مکانیسم های قفل یکپارچه برای جلوگیری از خروج ترمینال به دلیل لرزش خودرو هستند.

ویژگی های محصول

• قالب گیری اتصال دهنده دقیق: محفظه های کانکتور با استفاده از ابزارهای با دقت بالا، با تلورانس های ابعادی رابط جفت گیری در 0.05 ± میلی متر کنترل می شوند تا از جفت شدن قابل اعتماد با سنسورها و ECU ها اطمینان حاصل شود.
• چین و نگهداری ترمینال: تجهیزات چین دار خودکار به شدت ارتفاع چین و نیروی کشش را کنترل می کنند. نیروی نگهدارنده ترمینال در کانکتورها مطابق با USCAR2 یا مشخصات مشتری خاص است.
• طراحی ساختار آب بندی: مهر و موم های شعاعی یا صورت را که معمولاً از سیلیکون یا EPDM ساخته شده اند، برای جلوگیری از نفوذ رطوبت و آلودگی یکپارچه می کند.
• تعمیر و حفاظت هارنس: سیم ها با نوارهای مقاوم در برابر سایش یا لوله های راه راه پیچیده می شوند. گرومت‌های لاستیکی در نقاط خمشی بحرانی برای مقاومت در برابر ضربه سنگ و خستگی طولانی‌مدت انعطاف‌پذیر اعمال می‌شوند.
• انطباق با محیط زیست: عایق سیم و مواد اتصال دهنده با RoHS، REACH و سایر مقررات زیست محیطی مطابقت دارد.

برنامه های کاربردی

این محصول به طور گسترده ای برای تشخیص سرعت چرخ در خودروهای مختلف سواری و تجاری استفاده می شود. در درجه اول سنسورهای سرعت چرخ فعال یا غیرفعال را به ماژول های کنترل ABS/ESC متصل می کند که هم برای خودروهای سوخت سنتی و هم برای خودروهای انرژی جدید مناسب است.

مسائل و راه حل های رایج

• مسئله: صدای سیگنال یا وقفه در حین انتقال.
  راه حل: تداوم اتصال به زمین سپر را بررسی کنید. بهینه سازی زمین پیچش سیم برای ایمنی بهتر EMI. اطمینان حاصل کنید که مقاومت تماس بین پایانه ها و پین های سنسور/ECU کمتر از حد تعیین شده است.
• مسئله: جدا شدن کانکتور به دلیل لرزش خودرو.
  راه حل: ویژگی های TPA (تضمین موقعیت ترمینال) یا CPA (تضمین موقعیت اتصال دهنده) را در طراحی کانکتور بگنجانید. یکپارچگی قالب گیری چفت های قفل ترمینال را بررسی کنید.
• مسئله: سخت شدن یا ترک خوردگی مجرای مهار در دماهای پایین.
  راه حل: مواد مجرای درجه بندی شده برای دماهای پایین (مانند 40 درجه سانتیگراد) را انتخاب کنید. بهینه سازی ضخامت دیواره مجرا برای کاهش نقاط تمرکز تنش.

ملاحظات مهم

• مهار را از منابع گرمای زیاد (مانند لوله های اگزوز) و قطعات متحرک دور کنید. اطمینان حاصل کنید که گیره های ثابت دارای فاصله مناسبی برای جلوگیری از افتادگی و لرزش هارنس هستند.
• هنگام نصب کانکتور، اطمینان حاصل کنید که صدای "کلیک" قابل شنیدن از مکانیسم قفل شنیده می شود و به آرامی عقب بکشید تا جفت شدن ایمن را تایید کنید.
• به طور منظم غلاف بیرونی مهار را از نظر سایش بررسی کنید، به خصوص در نقاطی که از لبه های بدنه یا سوراخ های تیز عبور می کنند.

سوال: 10. اگر بخواهم محصولی حاوی قطعات قالب گیری تزریقی توسعه دهم، چه نوع کمکی می توانید ارائه دهید؟

ما می توانیم پشتیبانی کامل از بررسی توسعه محصول و طراحی ساختاری تا ساخت قالب، قالب گیری تزریقی حجمی، چاپ و مونتاژ را ارائه دهیم. ما می‌توانیم در مراحل اولیه توسعه محصول با مشتریان همکاری کنیم تا طرح‌ها را برای کاهش هزینه و بهبود قابلیت تولید بهینه کنیم.

سوال: 9. خط مشی کیفیت شرکت چیست؟

این شرکت همیشه به خط مشی کیفیت "دقت، راندمان بالا، کیفیت آهنگری" پایبند است و متعهد به ارائه خدمات با کیفیت بالا به مشتریان از طریق فناوری پیشرفته و تیم مدیریت عالی است.

سوال: 8. مزیت های رقابتی شما در مقایسه با سایر شرکت های قالب چیست؟

مزایای ما در ترکیب فن آوری قالب دقیق سنگاپور، تجهیزات پیشرفته تولید (ماشین های CNC وارداتی گسترده و ماشین های قالب گیری تزریقی)، یک فرآیند جامع تولید یک مرحله ای (از طراحی تا مونتاژ)، و یک سیستم مدیریت کیفیت دقیق دارای گواهی IATF 16949. است.

سوال: 7. مشتریان اصلی شما چه کسانی هستند و محصولات به کدام مناطق صادر می شود؟

ما روابط همکاری خوبی با شرکت‌های معروف، از جمله لندرور و موتورسیکلت‌های تریومف بریتانیا، SAIC داخلی، چانگان، ایستگاه‌های شارژ ABB و شرکت تایگر ژاپن برقرار کرده‌ایم. محصولات ما به کشورهایی مانند ژاپن، اروپا و ایالات متحده صادر می شود.
