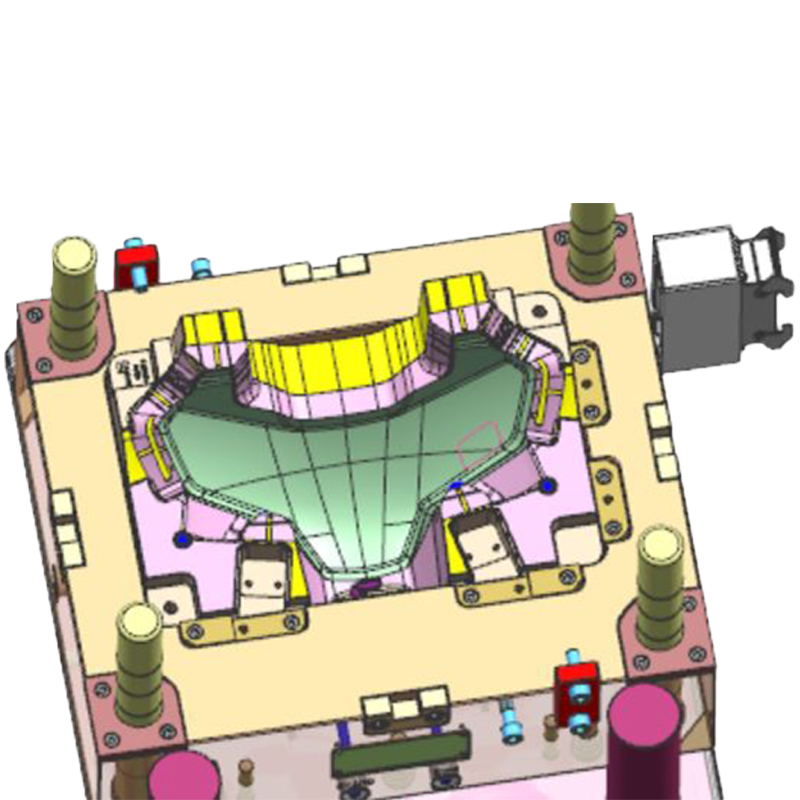

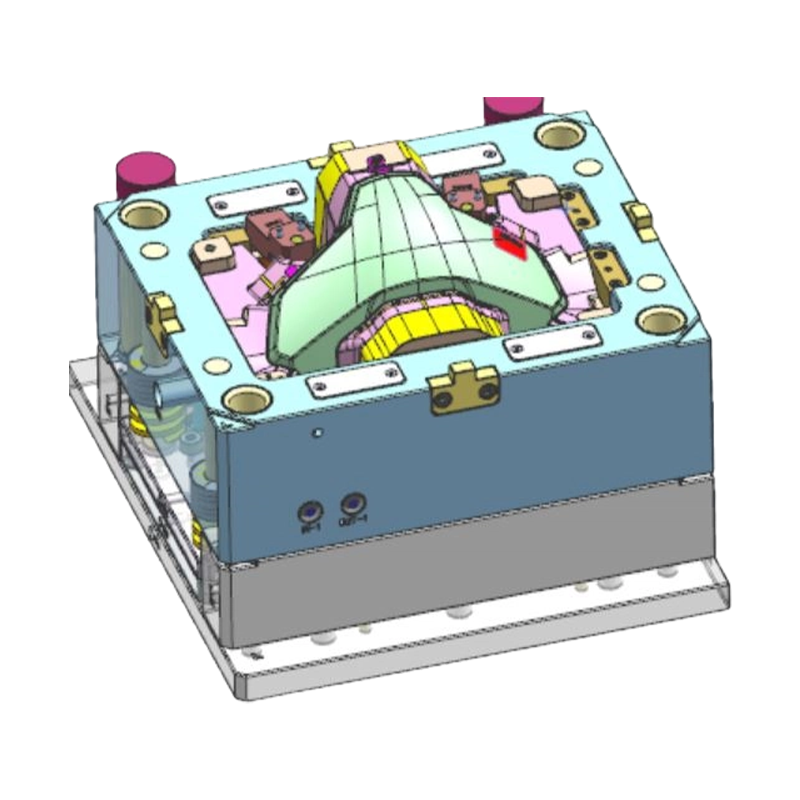

قالب تزریق لنز چراغ جلو موتور سیکلت

مزایای اصلی

• شفافیت درجه نوری: حفره قالب تحت پرداخت با سرعت بالا و براقیت بالا قرار می گیرد و به زبری سطح Ra کمتر از 0.012μm دست می یابد و تضمین می کند که مواد PC بدون علائم جریان یا مه قالب گیری شده و استانداردهای انتقال نوری را برآورده می کند.
• همانندسازی سطح نوری دقیق: بر اساس مدل های دیجیتال اپتیکال ارائه شده توسط مشتری، ماشینکاری CNC با دقت بالا و فناوری EDM برای تکرار دقیق الگوی فرنل یا بافت توزیع نور سطح لنز استفاده می شود.
• فناوری کنترل استرس داخلی: مکان گیت و سرعت پر شدن را از طریق تجزیه و تحلیل جریان قالب، همراه با کنترل متوالی دروازه شیر، بهینه می کند تا استرس داخلی را به حداقل برساند و از سفید شدن استرس یا ترک خوردن جلوگیری کند.
• طراحی تعادل حرارتی قالب: یک مدار گرمایش/خنک کننده کارآمد که برای ویژگی های قالب گیری در دمای بالا از مواد PC طراحی شده است، دمای قالب را یکنواخت تضمین می کند و انقباض و انکسار ناهموار ناشی از تغییرات دما را کاهش می دهد.

ویژگی های محصول

• حفره های MirrorPolished: حفره ها و هسته ها از فولاد قالب با کیفیت بالا (به عنوان مثال S136 یا 2403) ساخته می شوند که تحت عملیات حرارتی خلاء و عملیات برودتی قرار می گیرند و به دنبال آن پولیش آینه ای برای اطمینان از شفافیت و بی عیب بودن سطح قطعه انجام می شود.
• درج های نوری دقیق: ناحیه توزیع نور از یک ساختار درج نوری قابل تعویض برای تنظیم و نگهداری نوری آسان استفاده می کند. دقت ماشینکاری درج در ± 0.005 میلی متر کنترل می شود.
• سیستم دونده داغ: مجهز به سیستم راه‌انداز داغ دریچه‌ای است که امکان کنترل متوالی شیر، حذف خطوط جوش و تضمین سطح نوری بی‌عیب و نقص را فراهم می‌کند.
• طراحی سیستم تهویه: کانال‌های تهویه دقیق در لبه‌های سطح نوری و در ناحیه پر کردن نهایی برای جلوگیری از مه‌گرفتگی یا عکس‌های کوتاه ناشی از رکود گاز تعبیه شده‌اند.
• حفاظت از سیستم تخلیه: صفحه اجکتور بزرگ و طراحی جهش چند نقطه ای، همراه با کنترل سرعت جهش، از ایجاد علائم یا خراش در هنگام پرتاب قطعات شفاف جلوگیری می کند.

برنامه های کاربردی

این قالب عمدتاً در سیستم های روشنایی موتور سیکلت برای تولید لنزهای شفاف چراغ جلو برای موتورسیکلت های مختلف بنزینی و برقی استفاده می شود. مناسب برای دوچرخه های خیابانی، دوچرخه های ورزشی، رزمناوها، دوچرخه های ماجراجویی، و اسکوترها، موتور سیکلت های OEM و تامین کنندگان سیستم روشنایی Tier 1 را تامین می کند.

مشکلات و راه حل های رایج

• مشکل: علائم جریان یا امواج روی سطح لنز ظاهر می شود.
• راه حل ها: افزایش دمای قالب و ذوب؛ بهینه سازی مکان و اندازه دروازه؛ سرعت تزریق را با استفاده از پروفایل تزریق چند بخش تنظیم کنید.
• مشکل: حباب ها یا لکه های سیاه در داخل عدسی ظاهر می شوند.
• راه حل ها: خشکی مواد را بررسی کنید (مواد PC باید تا رطوبت کمتر از 0.02٪ خشک شوند). از بین بردن تجمع مواد در بشکه و سیستم دونده داغ. افزایش فشار برگشتی
• مشکل: خراش ها یا علائم پین اجکتور بر روی سطح لنز در حین تخلیه ظاهر می شود.
• راه حل: بهینه سازی زاویه پیش نویس و موقعیت پین اجکتور؛ سطح جهش را افزایش دهید یا از صفحه اجکتور استفاده کنید. یک عامل آزاد کننده را روی سطح حفره اسپری کنید (تاثیر آن را بر عبور نور بررسی کنید).
• مشکل: شکست مضاعف استرس در ناحیه نوری رخ می دهد.
• راه حل: بهینه سازی منحنی های فشار پر کردن و نگه داشتن از طریق تجزیه و تحلیل جریان قالب. کاهش نیروی گیره و نگه داشتن فشار؛ طراحی سیستم خنک کننده را برای دستیابی به خنک کننده یکنواخت بهینه کنید.

ملاحظات مهم:

• قبل از طراحی قالب، داده‌های اپتیکال سه بعدی کامل را برای لنز چراغ‌های جلوی خودرو ارائه دهید و سطح نوری، الزامات توزیع نور و استانداردهای ظاهری را به وضوح تعریف کنید.
• درجه مواد PC و مواد افزودنی (مانند تثبیت کننده های UV) را برای تنظیم انقباض و تعیین پارامترهای فرآیند به طور دقیق مشخص کنید.
• در طول ذخیره سازی و حمل و نقل قالب، سطح حفره باید ضد زنگ باشد و با یک فیلم محافظ پوشانده شود. از تماس با سطح نوری خودداری کنید.
• برای اطمینان از پایداری قالب‌گیری سطح نوری، به طور منظم دقت کنترل دما سیستم دونده داغ و توالی دروازه شیر را بررسی کنید.
• تولید قطعات شفاف باید در یک محیط تمیز انجام شود (کلاس 10000 اتاق تمیز یا بالاتر توصیه می شود) تا از آلودگی گرد و غبار که باعث نقص ظاهری نشود، جلوگیری شود.
